22:40 - TV sur borne Out Run

Pour remplacer le moniteur HANTAREX MTC 9000 de 20" (pouces)
de la borne par une TV nous devons utiliser et modifier le
câble vidéo qui relie le PCB au moniteur, ce câble vidéo
est normalement compatible avec les PCB Sega Turbo Out Run,
Super Hang On ...

Pour cela nous avons besoin du matériel suivant :

1 Prise péritel (scart) mâle
4 Mètres de fil (env.)
1 Jeu de tourne vis
1 Fer à souder usage électronique
1 Bobine d'étain pour usage électronique
1 Ruban adhésif
1 Pince à dénuder
1 Cutter

Première étape :

Récuperez une TV 4/3 de 21" avec un écran bombé comme
celui de la borne, aussi très important il faut que
la prise péritel soit compatible RGB 60Hz U.S/JAP.

La télécommande doit être fonctionnelle, car elle vous
permettra d'entrer dans le service mode, pratique pour
régler les paramètres de l'écran, notamment les
positionnements de l'image.

Seul le tube de la TV et le châssis sont nécessaire,
la carcasse de la TV et les haut-parleurs ne seront pas
utilisés.

Deuxième étape :

Après avoir récupéré le câble vidéo de la borne nous devons
couper l'embout de la fiche coté moniteur afin d'intégrer
à la place notre prise péritel,


procédons comme suit :

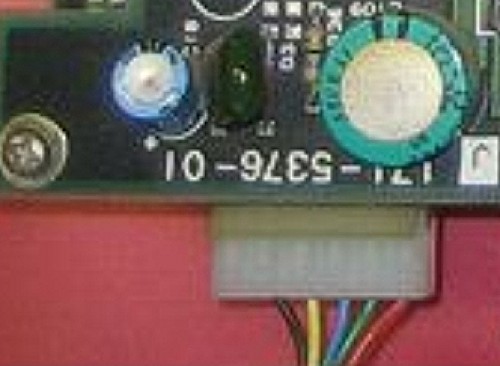

Détail de la prise Molex coté PCB, vue de dessus :

Connecteur H, 6 pins type MOLEX

Légende :

- câble Rouge : Composite rouge
- câble Vert  : Composite vert
- câble Bleu  : Composite bleu
- câble Jaune : Synchro
- câble Noir  : Masse

Schéma de la prise péritel mâle, vue de dos :



Reliez le câblage :

- le câble Rouge vers la broche péritel N° 15
- le câble Vert vers la broche péritel N° 11
- le câble Bleu vers la broche péritel N° 7
- le câble Jaune (Synchro) vers la broche
  péritel N°20
- le câble Noir (Masse) vers les broches péritel N°4, 5,
  9, 13, 14,17 et 21

- la Broche péritel N° 16 vers une alimentation +5
  Volts pour passer la TV en RVB en entrée.

- la péritel N° 8 vers une alimentation +12 Volts,
  cela permet de passer directement la TV sur le
  canal auxiliaire.


La TV s'allumera en même temps que la borne.

Veillez à ce que les connexions de vos fils
soient bien isolées !

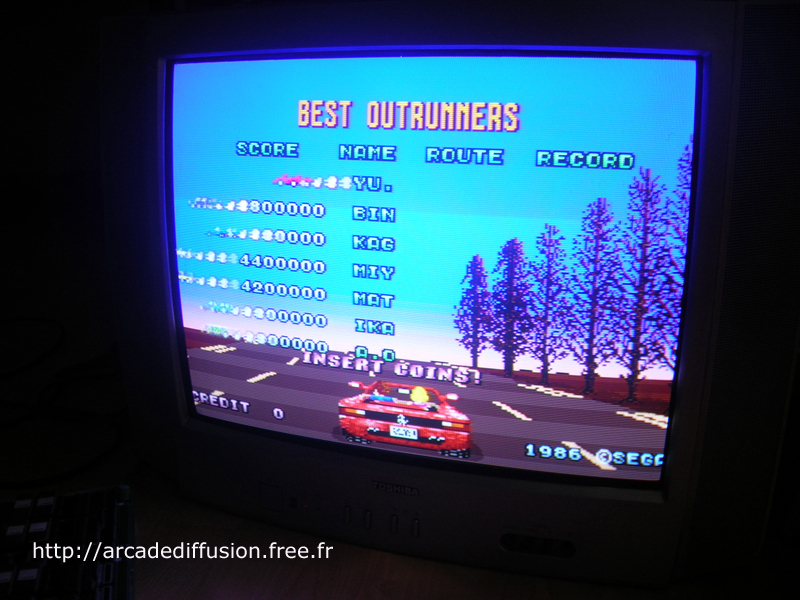

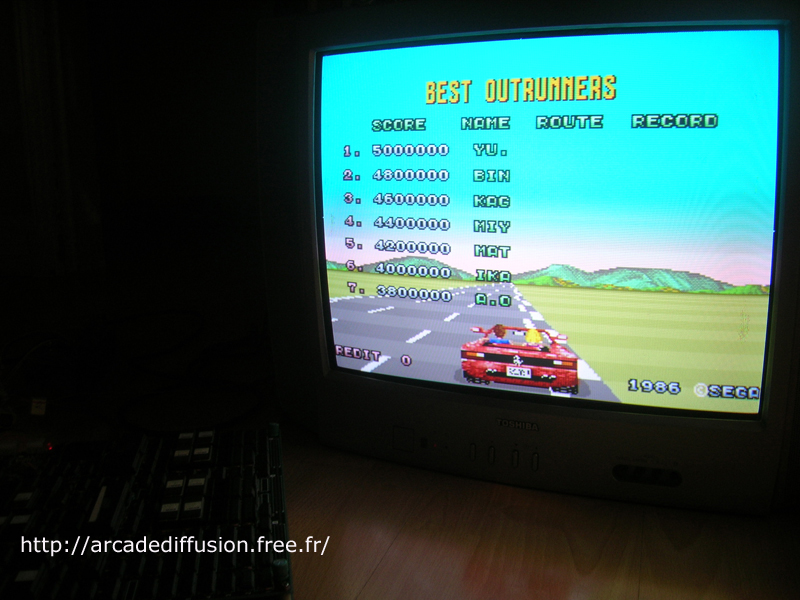

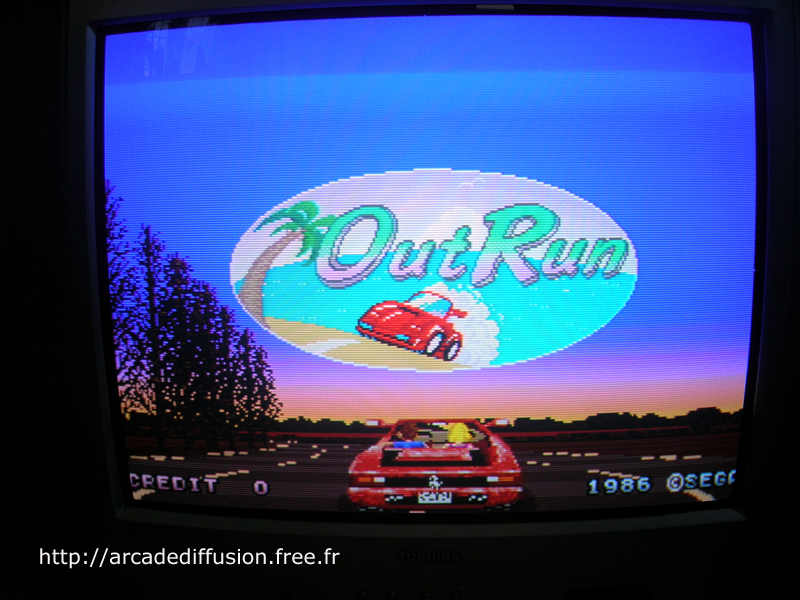

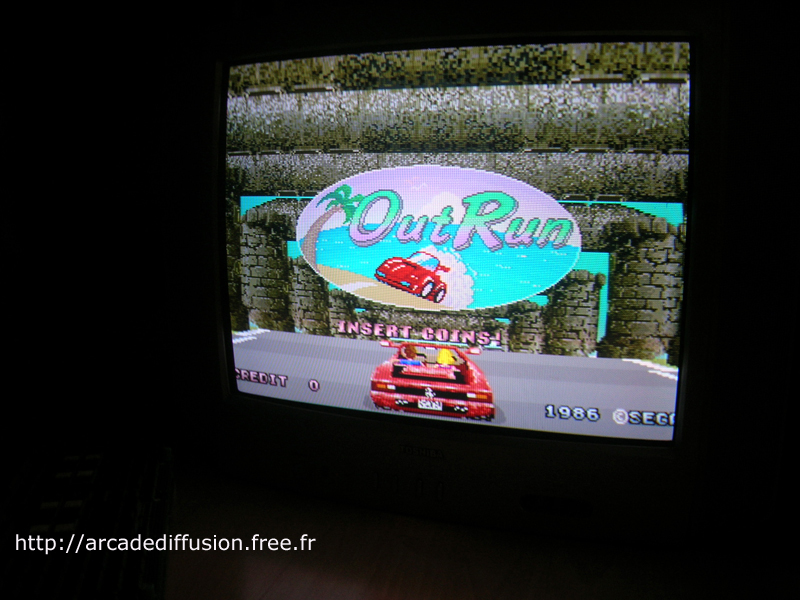

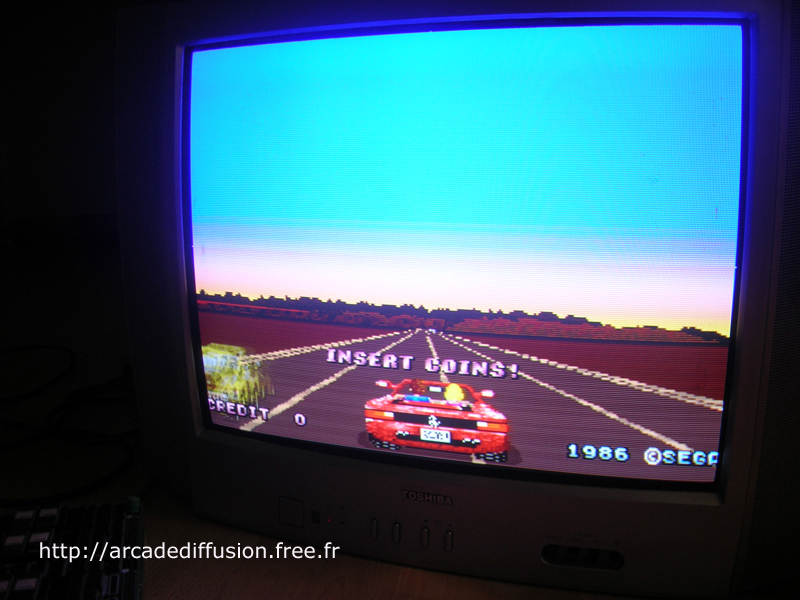

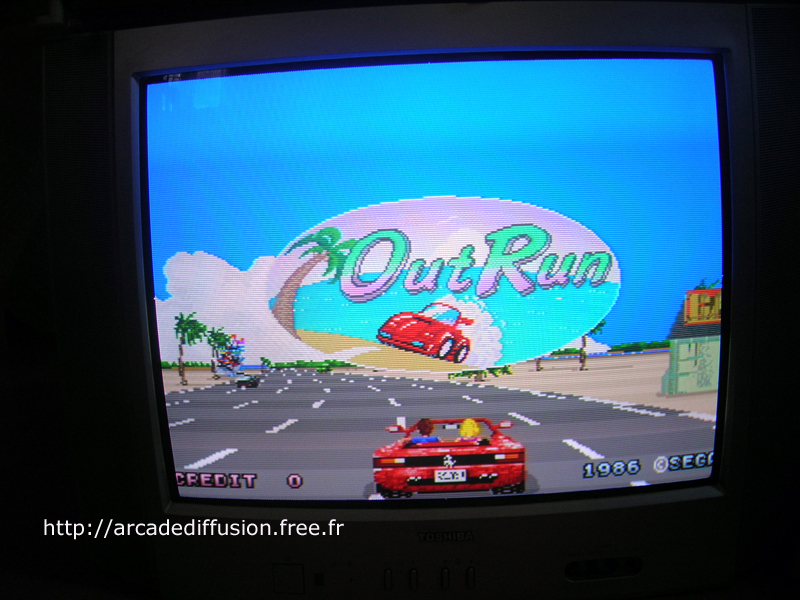

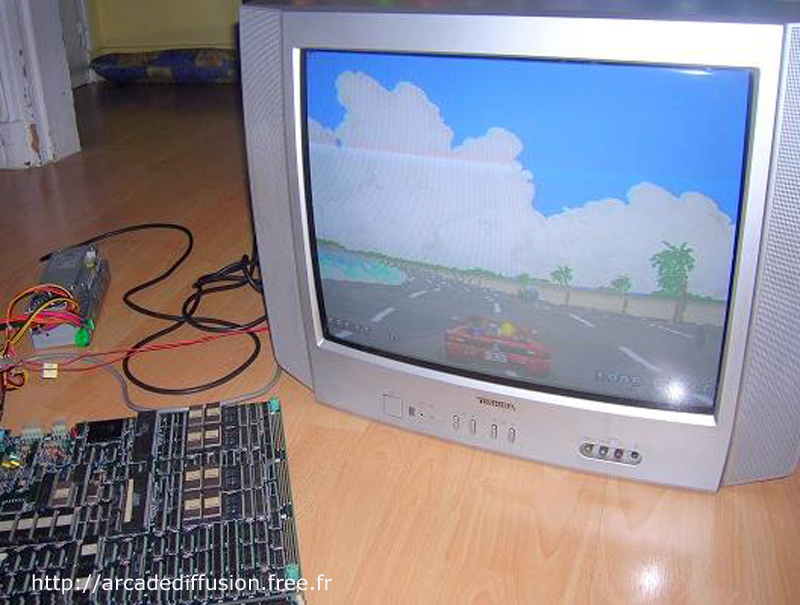

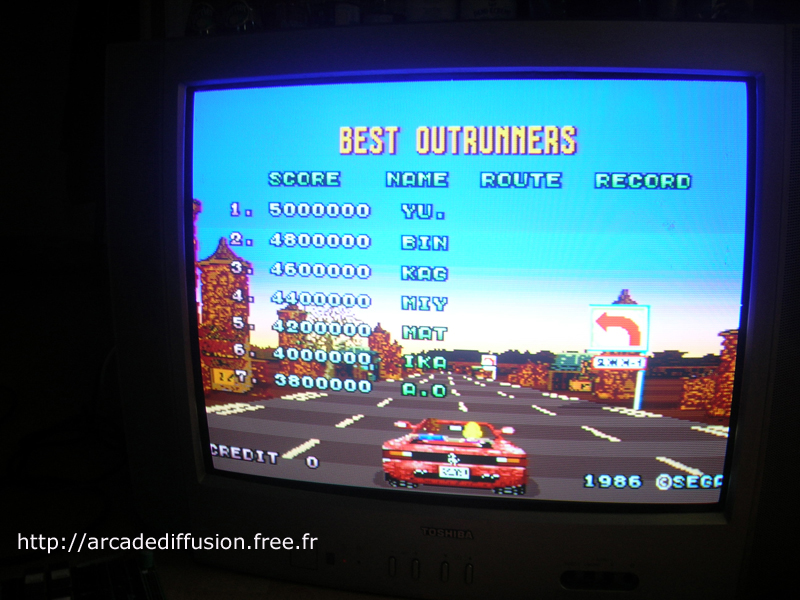

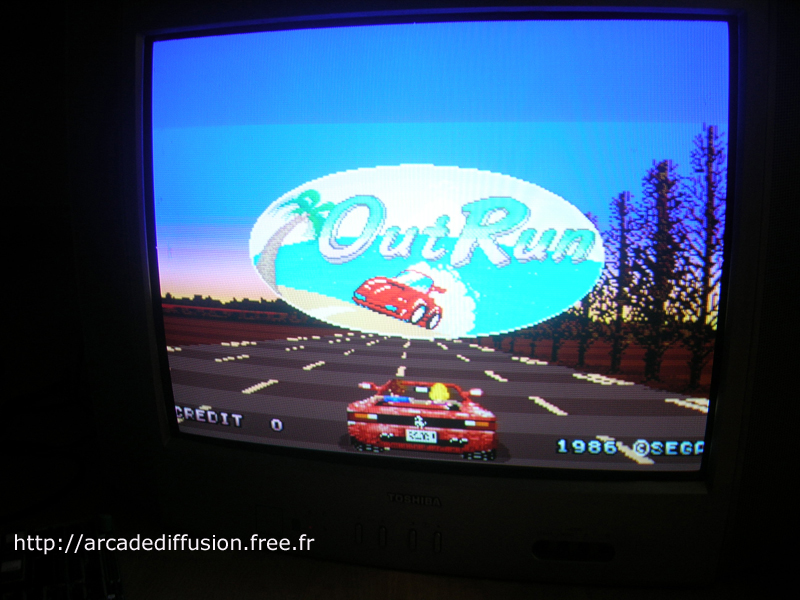

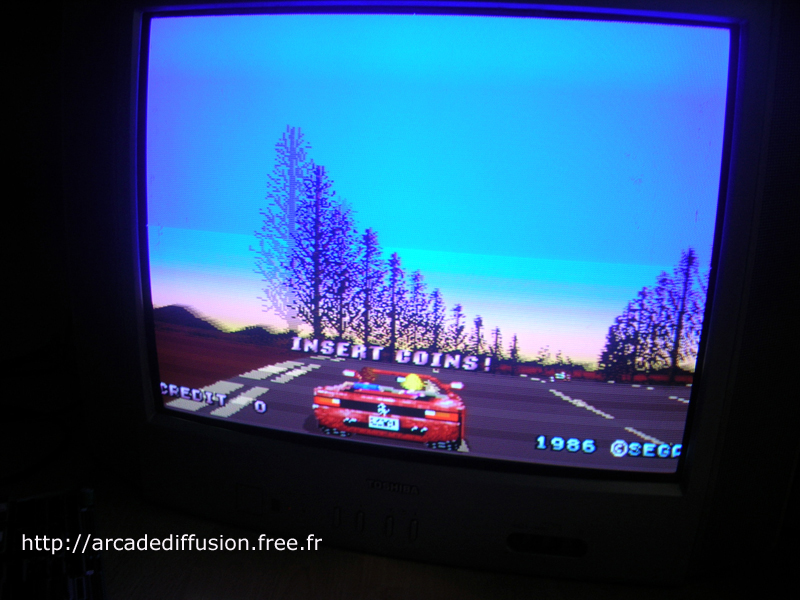

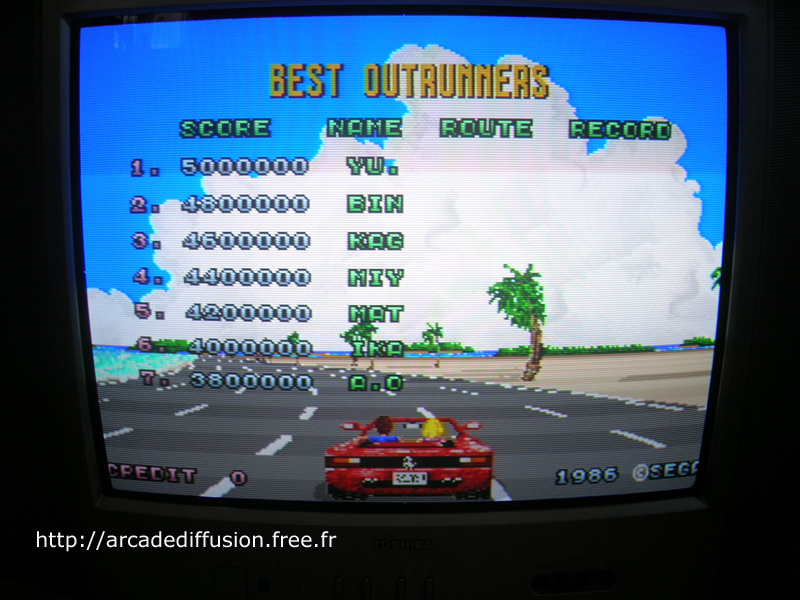

Screenshots :
